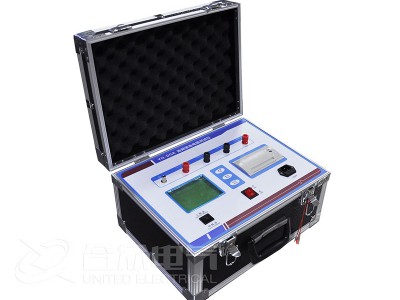

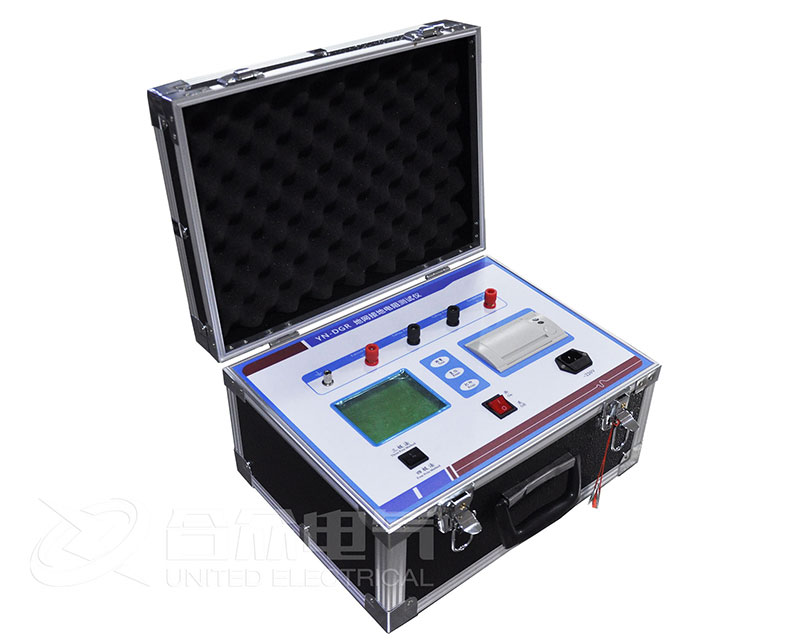

武漢市會合眾電氣地網接地電阻測試儀，可測變電站地網(4Ω)、水火電廠、微波站(10Ω)、避雷針(10Ω)多用機型，采用了新型變頻交流電源，并采用了微機處理控制和信號處理等措施，很好的解決了測試過程中的抗干擾問題，簡化了試驗操作過程，提高了測試結果的精度和準確性，大大降低了試驗人員的勞動強度和試驗成本。

地網接地電阻測試儀測試操作步驟

1)首先檢查用于試驗的電流線、電壓線和地網線是否有斷路現象(可以用萬用表測量)，地樁上的鐵銹是否清除干凈，其埋進深度是否合適(>0.5米)，同時檢查測試線與地樁的連接是否導通，如未導通，請?zhí)幚砗笾匦逻B接。

2)電流測試線與電壓測試線的長度比為1：0.618，電流測試線的長度應是地網對角線的3-5倍。

3)電流測試線和電壓測試線按規定的長度將一端與儀器相接后平行放出。另一端分別接在兩支地樁上(如圖2所示)。

4)將已放好的測試線檢查一遍，將萬用表一端接電流線或電壓線，另一端接地網線如無阻值顯示即為斷路，確認完好再進行測試。

5)檢查連線無誤后，給儀器接上AC220V/50HZ電源，對儀器進行通電。

6)按測量鍵，開始測量

7)地網接地電阻測試儀顯示測試結束后，記錄測試數據(本儀器可多次重復測量)。
