局放試驗操作規范，安全技術措施

復雜的局放試驗應編寫試驗方案,試驗方案中應包括試驗?zāi)康摹⒃囼?yàn)標準依據、被試設備主要銘牌參數、試驗條件、試驗結線、操作步驟、安全措施及安全注意事項、組織分工、主要試驗設備及儀器儀表清單。

試驗方案應履行審批程序并在試驗班組及工區分別存檔。

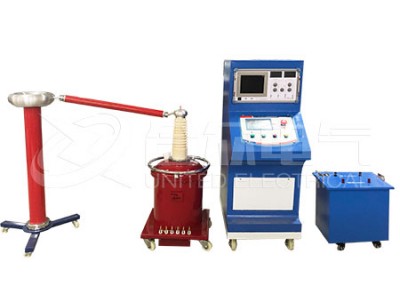

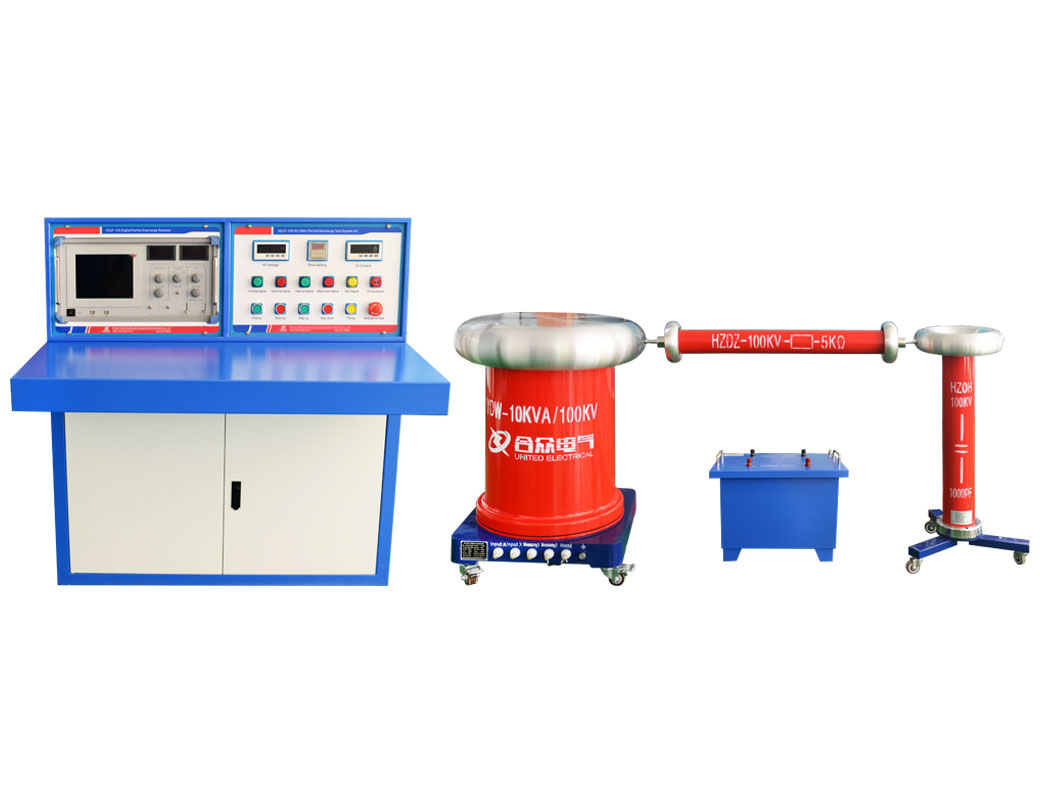

服裝、絕緣鞋、絕緣墊,試驗人員應穿著長袖棉質工作服和絕緣鞋，戴安全帽，操作人應站在絕緣墊上。使用的絕緣工具應經試驗合格并在有效期內。馳宇電力局部放電檢測試驗裝置。

圍欄，高壓試驗區周圍應設置圍欄，并在圍欄上懸掛適當數量的“止步，高壓危險!”的標示牌，標示必須朝向圍欄的外側。圍欄與高壓引線及試驗設備帶電部分必須有足夠的安全距離，加壓時應設專人監護。被試設備兩端不在同一地點時，另一端也應裝設圍欄并設專人看守。

接地線

局部放電檢測試驗裝置的金屬外殼必須可靠接地。接地線應使用多股裸銅線或帶透明絕緣層的銅質軟絞線，其截面應能滿足試驗要求，并不得小于4mm。接地線與接地體應連接牢固，并接觸良好，嚴禁纏繞。嚴禁通過低壓回路的中性線或水管上接地。

局放試驗為防地線干擾只允許一點接地。

電源、電源控制箱

高壓試驗的低壓電源箱必須規范，應有符合要求的220V或380V，50HZ電源，嚴禁一火一地的方式，電源端應連有合適的觸電保護器。電源控制箱應裝設有明顯斷開點的雙極閘刀和過流掉閘裝置。連接電源時必須有人監護，并在移動電源盤或移動電源閘刀、電源線放至所需位置后再連接電源，為防止電源干擾在電源側需通過隔離變接入。

高壓引線，高壓引線應考慮電暈影響，有一定的直徑且盡量短，連接必須牢固，必要時用絕緣物支撐，注意高壓電場。

正確選擇試驗回路，試驗前進行視在放電量校準。

本試驗在所有高壓絕緣試驗之后進行，試品表面干凈，試品試驗前不應受機械，熱的作用。

油浸試品運輸后和注油工序后應靜止 48H，測量回路的背景放電量低于允許試品放電量的50%。

試驗分工，試驗開始前試驗負責人應明確每個試驗人員的分工和職責，并對全體試驗人員詳細交代工作內容、安全注意事項和帶電部位。

接線檢查，加壓前，試驗負責人必須認真檢查局部放電檢測試驗設備和試品的情況，是否符合試驗要求，檢查試驗接線、試驗設備高壓輸出端接地線是否已拆除及試驗人員的就位情況。
